全自動CIP清洗時指設備（罐體、管道、泵、閥門等）及整個生產線在無需人工拆開的前提下，在閉合的回路中進行循環清洗。
本系統采用PLC編程控制，帶彩色觸摸屏操作顯示整個生產工藝流程及各項控制參數，清洗液溫度可設定，對罐內酸堿度可設定，對清洗時間可設定，清洗順序可設定，清洗回流酸堿度可設定，配備系統故障報警裝置。
1. CIP清洗液貯罐(酸罐，堿罐，熱水罐，清水罐)；
2. 兩個濃酸/堿單層貯罐；
3. CIP進程泵和CIP回程泵；
4. 二個濃酸(堿)液隔膜泵；
5. 換熱器(板式、管式)；
6. 一個電器控制箱；
7. 一組控制管閥件；
8. 一套自動執行元器件及電器材料；

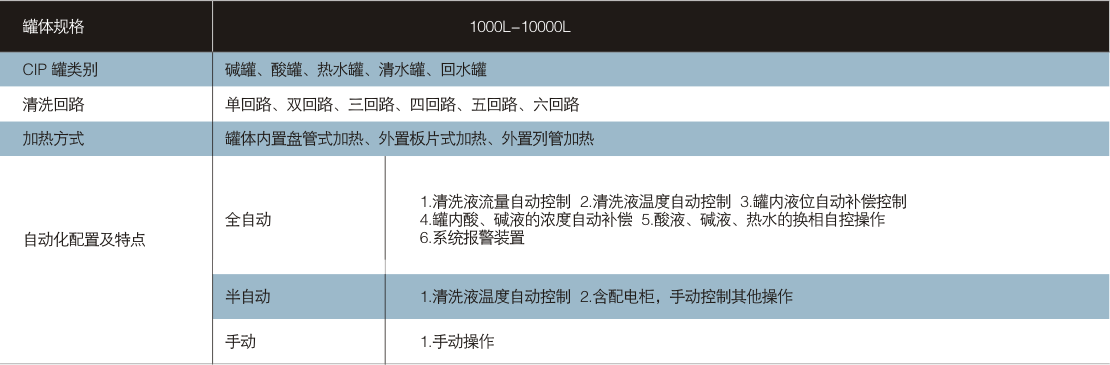

9. CIP清洗液儲罐：1000L-10000L；
10. 根據客戶需要，可以將系統制作成雙回路、三回路、四回路等，可以同時多個清洗回路同時進行。
11. 加熱方式可以為：板片式、盤管式、列管式。
1. 清洗液流量自動控制
2. 清洗液溫度自動控制
3. 罐內液位自動補償控制
4. 罐內酸、堿液的濃度自動補償
5. 酸液、堿液、熱水的換相自控操作
6. 系統報警裝置
清洗液的加熱為自動加熱方式，通過溫度控制儀設定清洗溫度，控制蒸汽調節閥的開啟量來限制蒸汽的量從而使清洗液維持在所需的溫度；CIP站各罐內液位的高低采用自動報警并指示；當清洗液的濃度降低時，通過人工補加濃酸濃堿；清洗過程轉換通過人工操作相應的管路閥門進行；罐內缺水時進行人工補水；
